Una lectura de SpO2 fuera de rango, una presión no invasiva inestable o una temperatura que no coincide con el valor de referencia pueden alterar una decisión clínica. Por eso, calibrar un monitor multiparámetro no debe tratarse como una tarea administrativa: es una actividad de mantenimiento que protege la confiabilidad de los signos vitales registrados en consulta, urgencias, hospitalización y quirófano.
En equipos clínicos, la calibración debe realizarse conforme al manual del fabricante, con patrones o simuladores adecuados y por personal biomédico capacitado cuando el procedimiento requiere acceso al menú de servicio o ajustes internos. El usuario operativo puede efectuar revisiones funcionales diarias, pero no debe modificar parámetros de calibración sin autorización técnica.

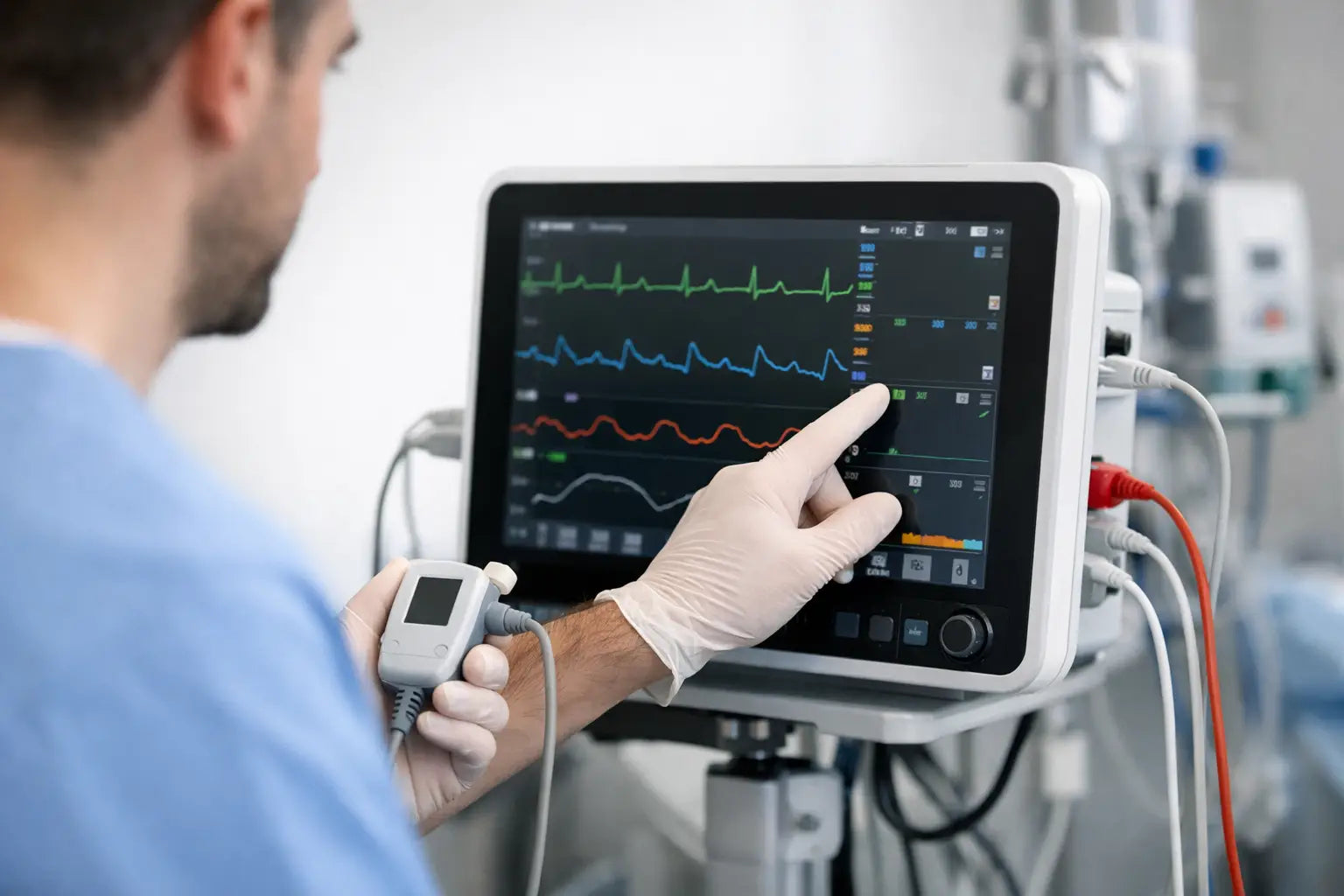

Qué significa calibrar un monitor multiparámetro
Un monitor multiparámetro integra módulos que miden variables fisiológicas distintas, como ECG y frecuencia cardiaca, SpO2, presión arterial no invasiva o PANI, temperatura, frecuencia respiratoria y, según el modelo, presión invasiva, EtCO2 o gasto cardiaco. Cada módulo tiene un método de comprobación diferente. No existe una única prueba que valide todo el equipo.
En sentido estricto, calibrar consiste en comparar la medición del monitor con un valor patrón conocido y, cuando hay una desviación superior a la tolerancia especificada, ajustar el sistema para recuperar su exactitud. En la práctica hospitalaria también se utiliza el término para describir una verificación de desempeño. Conviene distinguir ambos procesos: una verificación confirma si el equipo mide dentro de tolerancia; una calibración implica intervención y debe quedar respaldada por evidencia técnica.
Esta diferencia es relevante para compras, ingeniería biomédica y auditorías. Un proveedor de mantenimiento debe indicar claramente si entregará una prueba funcional, una calibración trazable o ambas, así como los parámetros revisados, los instrumentos utilizados, sus certificados vigentes y las tolerancias aplicadas.
Antes de calibrar un monitor multiparámetro
El primer paso es identificar marca, modelo, número de serie, versión de software y módulos instalados. Dos monitores de apariencia similar pueden requerir simuladores, adaptadores, accesorios y secuencias de prueba diferentes. El manual técnico del fabricante define los rangos esperados, alarmas, intervalos de mantenimiento y, en algunos modelos, contraseñas o códigos de acceso reservados al servicio autorizado.
Revise también el estado físico del equipo. La carcasa no debe tener golpes, fisuras ni señales de ingreso de líquidos. El cable de alimentación, la batería, el conector de tierra, los puertos, los cables de ECG, la manguera de PANI, el brazalete, las sondas de temperatura y el sensor de SpO2 deben estar íntegros y limpios. Una falla de accesorio puede parecer un problema de calibración y llevar a un diagnóstico equivocado.
Antes de iniciar, retire el monitor del uso clínico, coloque una etiqueta temporal de equipo en mantenimiento y asegure un área limpia, seca y con alimentación eléctrica estable. Si el equipo está conectado a una central de monitoreo, documente su desconexión para evitar alarmas innecesarias o registros erróneos.
Equipo de prueba necesario según el parámetro
La exactitud depende tanto del monitor como del patrón empleado. Para una revisión confiable se requieren equipos de prueba con mantenimiento y trazabilidad vigentes. El instrumental habitual incluye un analizador de seguridad eléctrica, simulador de paciente para ECG y respiración, simulador de SpO2, simulador de PANI, termómetro o simulador de temperatura y, si aplica, simulador de presión invasiva y analizador de CO2.
No todos los simuladores cubren todos los parámetros ni todas las marcas. Un simulador de SpO2, por ejemplo, debe ser compatible con la tecnología del módulo y el tipo de sensor utilizado. En PANI, el accesorio de prueba debe generar presiones controladas y permitir validar inflación, deflación, fugas y exactitud. Para EtCO2, el procedimiento puede requerir gases de referencia, adaptadores específicos y consideraciones adicionales de seguridad.
El costo de estos patrones y su certificación explica por qué no conviene sustituir el proceso con métodos improvisados. Comparar una lectura con la de otro monitor no es una calibración: ambos equipos podrían presentar la misma desviación.
Procedimiento para calibrar un monitor multiparámetro
1. Inspección, encendido y autoprueba
Encienda el equipo y espere el tiempo de estabilización indicado por el fabricante. Confirme que la pantalla, teclas, encoder, indicadores visuales, alarma audible, impresora integrada y batería funcionen correctamente. Revise fecha, hora, idioma, unidades de medida y configuración clínica, ya que una unidad mal seleccionada puede interpretarse como una lectura incorrecta.
Realice la inspección de seguridad eléctrica antes de conectar simuladores al paciente o de devolver el equipo al servicio. Las pruebas de continuidad de tierra, corriente de fuga y aislamiento deben cumplir con los criterios aplicables al tipo de equipo y a su clase de protección. Si el monitor no supera esta etapa, no debe utilizarse hasta corregir la falla.
2. Verificación de ECG, frecuencia cardiaca y respiración
Conecte el simulador de paciente al cable compatible y seleccione una señal de ECG conocida. Compruebe que el monitor identifique correctamente la frecuencia cardiaca y el ritmo programados. Después, pruebe varias frecuencias y amplitudes dentro de los valores definidos por el manual, así como la respuesta de alarmas de frecuencia alta y baja.
Para frecuencia respiratoria por impedancia, configure el simulador con una frecuencia conocida y confirme que el valor mostrado se mantenga dentro de tolerancia. Este parámetro puede verse afectado por cableado defectuoso, electrodos inadecuados o movimiento. La prueba técnica valida el módulo, pero no sustituye una correcta colocación clínica de electrodos.
3. Prueba de SpO2 y temperatura
Conecte el simulador de oximetría usando el cable y sensor compatibles. Valide las saturaciones y frecuencias de pulso programadas en distintos puntos de prueba. Además del valor numérico, revise la estabilidad de la onda pletismográfica, la detección de desconexión y las alarmas configuradas.
En temperatura, conecte el simulador o resistencia equivalente correspondiente al tipo de sonda. Compare el valor mostrado contra los puntos de referencia definidos. Si la desviación excede la tolerancia, primero descarte daño en la sonda, falsos contactos o uso de un accesorio no compatible antes de intervenir el módulo.
4. Prueba de PANI, presión invasiva y EtCO2
La presión arterial no invasiva requiere especial atención porque una fuga en la manguera, el brazalete o las válvulas puede afectar la lectura y el tiempo de ciclo. Con un simulador de PANI, ejecute pruebas en varios valores de presión y confirme que la inflación, deflación y resultados sistólica, diastólica y media coincidan con las tolerancias del fabricante.
Si el monitor dispone de presión invasiva, conecte el simulador al módulo correspondiente y valide cero, sensibilidad, escala y alarmas. En EtCO2, revise la línea de muestreo, trampa de agua, adaptadores y lectura contra el patrón aplicable. En módulos de gases, una obstrucción o contaminación puede degradar el desempeño aunque la electrónica esté en condiciones aceptables.
5. Ajuste, repetición y liberación del equipo
Solo después de confirmar una desviación y descartar fallas de accesorios se realiza el ajuste autorizado por el fabricante. Tras cualquier ajuste, repita los puntos de prueba para comprobar que el parámetro quedó dentro de especificación. Si el módulo no cumple, el monitor debe permanecer fuera de servicio para reparación, sustitución de tarjeta o evaluación por servicio técnico autorizado.
La liberación del equipo requiere limpiar los accesorios conforme a sus instrucciones, restaurar configuraciones clínicas aprobadas y verificar nuevamente alarmas esenciales. No entregue un monitor a un área asistencial con límites de alarma genéricos si el protocolo institucional exige perfiles específicos para adultos, pediatría o neonatología.
Documentación y frecuencia de mantenimiento
Cada intervención debe generar un registro con fecha, responsable, identificación del equipo, resultados por parámetro, tolerancias, instrumentos de prueba, números de serie, vigencia de certificados, acciones correctivas y dictamen final. Esta evidencia facilita la trazabilidad en auditorías internas, programas de calidad, procesos de acreditación y licitaciones donde se solicita mantenimiento documentado del equipo médico.
La periodicidad depende del fabricante, la intensidad de uso, el entorno y la política de ingeniería biomédica. Como referencia operativa, los monitores de áreas críticas suelen requerir inspecciones funcionales más frecuentes que los de uso esporádico. También debe programarse una revisión después de una caída, derrame, reparación, reemplazo de módulo, comportamiento irregular de alarmas o discrepancias reportadas por el personal clínico.
Para clínicas y hospitales, el criterio no debe ser únicamente cumplir una fecha anual. Un programa útil prioriza los equipos de soporte y vigilancia crítica, conserva accesorios compatibles disponibles y contempla equipo de respaldo mientras se realiza el mantenimiento. Al adquirir monitores, sensores, brazaletes y consumibles, verificar garantía, disponibilidad y especificaciones técnicas reduce interrupciones operativas.
Un monitor multiparámetro confiable no depende solo de una pantalla que enciende. Depende de accesorios en buen estado, patrones de prueba adecuados, mantenimiento documentado y personal que sepa cuándo verificar, cuándo retirar el equipo de servicio y cuándo solicitar soporte técnico especializado.
