Perímetro - Campimetro automatizado mod. AP-600 analizador de campo visual prueba estática y cinética

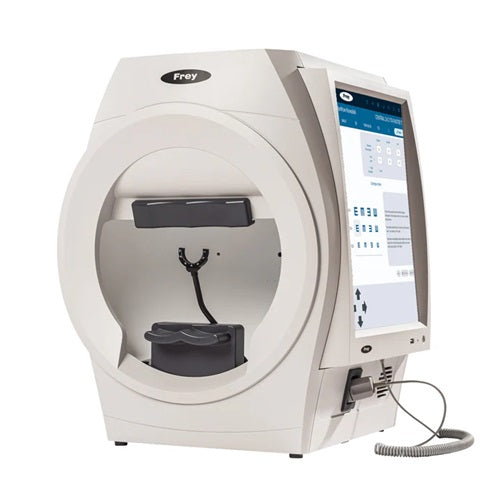

Perímetro automatizado mod. AP-600 analizador de campo visual prueba estática y cinética Cat. FRY-AP-600 Marca Frey

Descripción:

El AP-600 Perímetro Automatizado es un dispositivo de diagnóstico moderno para realizar pruebas rápidas y precisas del campo visual de un paciente utilizando perimetría estática o cinética, una de las muchas estrategias de prueba disponibles.

Características:

- Para la perimetría estática, el campo visual del paciente se evalúa proyectando brevemente un estímulo de tamaño conocido, brillo y ubicación en la superficie interna de un cuenco aproximadamente hemisférico.

- La iluminación del cuenco se controla automáticamente para establecer un contraste deseado entre el estímulo y el área circundante.

- El AP-600 permite definir el umbral de sensibilidad de la retina en una área específica, así como realizar una prueba de detección rápida.

- El software del perímetro tiene incorporados muchos mecanismos internos que aumentan la fiabilidad de los resultados de la prueba.

- La prueba del paciente se realiza de forma automática y se presenta información detallada sobre el progreso de la prueba al operador en la pantalla.

- La interfaz de usuario amigable y sencilla permite un movimiento intuitivo por las opciones disponibles.

- El usuario puede ver y analizar los resultados de la prueba en muchos métodos de presentación diferentes, incluido el análisis de regresión.

- El rendimiento de la fijación del paciente se controla mediante una de las dos técnicas posibles: una es la técnica de Heijl-Krakau, con presentación aleatoria de estímulos en la región del punto ciego.

- La segunda se basa en la cámara digital incorporada que permite la detección ocular durante el examen y durante el ajuste de la posición del paciente.

- Debido a la detección automática de la posición de la pupila, permite un control automático continuo de la fijación. El rendimiento de la fijación del paciente se presenta continuamente al operador en ambos casos.

- Además de la perimetría estática, el AP-600 le permite realizar perimetría cinética que emula la perimetría manual estándar de Goldmann.

- El Perímetro AP-600 cuenta con una PC incorporada junto con un monitor táctil integrado que controla la ejecución de la prueba y la operación del dispositivo, además de un botón de respuesta del paciente.

Especificaciones:

- Tipo de dispositivo: Perímetro automatizado

- Tipo de cuenco de medición: Radio hemisférico de 300 mm con superficie difusora

- Rango temporal máximo (grados): 80 °

- Estímulo:

- Blanco sobre blanco

- Verde sobre blanco

- Rojo sobre blanco

- Azul sobre amarillo

- Duración del estímulo: 0,1 - 9,9 s

- Tamaño del estímulo: I-V

- Intensidad del estímulo: 0.03asb a 10000asb en 15 3dB o 45 pasos de 1dB

- Distancia de prueba del campo visual 300 mm / 12 pulgadas

- Iluminación de fondo:

- Blanco 10asb (3,2 cd / m2) para pruebas de estímulo rojo y verde

- Blanco 31,5 asb (10 cd / m2) para pruebas de estímulo blanco

- Amarillo 100 cd / m2 para pruebas azul sobre amarillo

- Control automático de iluminación de fondo

- Control de fijación:

- Monitor de ángulo muerto Heijl-Krakau

- Seguimiento ocular (cámara de video)

- Eye previev (cámara de video)

- Modelos de prueba:

- Edad umbral supra corregida: cribado

- Umbral: umbral completo, umbral rápido, umbral inteligente

- Otros: 2 zonas, 3 zonas, cuantificar defecto, constante, binocular, bi-conducción, perimetría dirigida, neurológica

- Biblioteca de campo de prueba:

- Con posiciones concéntricas de los puntos de prueba: Mácula, Central 22 °, Central 30 °,

- Completo, Conducción, Ancho, Glaucoma, Periférico

- Con posición de cuadrícula cuadrada: Mácula, 10-2, 24-2, 30-2

- Campos de prueba definidos por el usuario

- Bi-Driving, Medicina industrial, monocular, binocular

- Diámetro del vidrio de corrección: 38 mm / 1,5 pulgadas

- Perimetría cinética: hasta 8 izopter parámetros de estímulo individuales (color, tamaño, velocidad de movimiento) para cada isóptero

- Descansa barbilla: Accionado eléctricamente en eje horizontal y vertical

- Computadora: Soporte de pantalla táctil, PC incorporada

- Impresora: Impresora externa o de red

- Funciones de software adicionales:

- Medición automática del diámetro de la pupila

- Prueba de umbral de fóvea

- Módulo de gestión de usuarios

- Operación de pantalla táctil

- Exportación DICOM

- Conectividad de red

- Interfaz de programación para Sistemas EMR

- Importación de datos desde dispositivos HFA

- Copia de seguridad automática

- Dimensiones:

- Altura: 637 mm / 25 pulgadas

- Ancho: 566 mm / 22 pulgadas

- Profundidad: 420 mm / 16,5 pulgadas

- Peso: 18 kg / 39,6 libras

- Requerimientos de energía:

- Voltaje 110-230VAC

- Potencia 95W

- Modos de operación:

- Prueba estática:

Durante la prueba, la confiabilidad se controla en función de una estrategia y parámetros elegidos. Los puntos se prueban en un orden aleatorio y el área correspondiente de cada punto de prueba se resalta en verde durante la exposición. Los puntos que aún no se han probado se marcan en gris. El proceso de prueba implica examinar el brillo de cada celda y si no hay respuesta al estímulo, la descripción de la celda se vuelve roja. Una respuesta positiva se indica con un color verde. Los puntos de prueba completados se identifican con una etiqueta azul.

Además de las exposiciones de puntos de prueba estándar, el programa realiza ciclos especiales que incluyen el control de falsos positivos, falsos negativos, fluctuaciones y control del punto ciego utilizando la fijación Heijl-Krakau. La información sobre la ejecución de estos ciclos especiales se muestra en la esquina superior izquierda del área de campo de prueba.

El programa también ofrece la flexibilidad para que los usuarios ajusten manualmente los niveles de prueba de los puntos durante la prueba y permite repetir la prueba de puntos ya examinados si es necesario.

Si se selecciona una de las pruebas estáticas, se mostrará la pantalla de prueba estática que contiene:

1 - Un campo de prueba con los puntos a probar marcados: En cada punto se escribe un valor en decibelios que indica el brillo del punto probado en ese momento. Los puntos que ya se han probado están coloreados de azul, mientras que los puntos que están siendo probados en ese momento están coloreados de verde, rojo o negro. Un punto cuya prueba aún no ha comenzado se muestra en gris. El verde indica que el punto con el brillo probado más reciente fue visto por el paciente, mientras que el rojo indica que el punto no fue visto. El negro indica que la respuesta del paciente fue anormal (demasiado rápida o demasiado lenta, es decir, fuera del ciclo de prueba) y la prueba del punto se repetirá.

2 - Botones de control para el mentón y la frente del paciente: Estos botones se utilizan para ajustar correctamente la posición del paciente. El ojo del paciente debe estar posicionado en el centro de la ventana de vista previa de video, aunque no es necesario que esté perfectamente centrado.

3 - Panel con datos del paciente y parámetros de prueba: El panel contiene información sobre el paciente de prueba y los parámetros de prueba (nombre, errores de falsos positivos y negativos, pérdida de fijación).

4 - Panel con vista de la cámara de video del ojo del paciente: El panel muestra una imagen de la cámara de video del ojo del paciente. Para el buen funcionamiento del seguimiento ocular digital y la ejecución de la prueba, es importante que la pupila del paciente esté en el centro de la imagen (no es necesario que esté en el centro ideal). Sin embargo, es mucho más importante que el paciente se enfoque en observar el punto de fijación. El software calcula la posición del ojo en función del análisis digital de una imagen que contiene reflejos de diodos infrarrojos en el ojo (dos puntos blancos dentro de la pupila).

5 - Barra de fijación: La barra representa el nivel de fijación a lo largo del tiempo. Un indicador instantáneo de fijación se coloca en el lado izquierdo de la barra. Esta barra puede tomar tres colores posibles: NEGRO, cuando no se puede determinar el nivel de fijación (ojo cerrado, etc.) / ROJO cuando la pérdida de fijación es demasiado grande / VERDE en el nivel de fijación correcto.

6 - Campo de comentarios: Permite agregar un comentario durante la ejecución. El comentario será visible en los resultados del estudio.

7 - Panel de parámetros de tiempo y interruptor "Adaptación":

Adaptativo: Inicia el control automático de los parámetros de tiempo. El programa estima los tiempos de reacción del paciente y ajusta los tiempos para reducir la duración máxima de la prueba, asegurando al mismo tiempo que no se comprometa la confiabilidad del resultado.

Tiempo de exposición: La duración de la iluminación del estímulo.

Tiempo de respuesta: El tiempo que el perímetro espera a que el paciente responda después de que se apague el estímulo.

Espera: Un parámetro que especifica el tiempo entre dos ciclos de prueba consecutivos. Se cuenta desde el final del Tiempo de Respuesta. Después de este tiempo, comenzará el próximo ciclo de prueba, es decir, se iluminará el siguiente punto.

Fluctuación: Un intervalo de tiempo aleatorio entre 0 y el valor establecido por el cual se aumenta el tiempo de Espera.

8 - Botón Iniciar prueba

9 - Botón Iniciar demostración: Un botón para el modo de demostración. Permite al paciente observar y comprender los principios y el proceso del examen.

10 - Botón Remapear punto ciego: Permite reposicionar los puntos ciegos. Esta función solo está disponible en el modo de monitoreo del punto ciego Heijl-Krakau.

11 - Botón Pausa/Continuar: Presione este botón para detener temporalmente la prueba.

12 - Botón Cerrar: Permite finalizar la prueba en cualquier momento y volver a la ventana principal del programa.

- Resultados de la prueba estática

La pantalla de resultados de la prueba estática proporciona la siguiente información y funciones descritas a continuación:

1 - Panel de parámetros de prueba: Muestra los parámetros de la ejecución y los índices de ejecución.

2 - Descripción: El editor le permite ingresar una descripción.

3 - Panel de presentación de resultados: El panel presenta el resultado del examen del campo visual en varias formas gráficas o numéricas.

4 - Cuadro de selección de modo de visualización: Le permite elegir un modo de presentación para los resultados de la encuesta.

5 - Botón Imprimir: Le permite imprimir la prueba utilizando uno de los tres formatos estándar para pruebas estáticas:

Estándar HFA

Estándar 7 en 1

Un solo campo

6 - Botón Exportar: Le permite exportar datos en uno de los formatos seleccionados: PDF, JPG/PNG, DICOM

7 - Botones Siguiente/Anterior de ejecuciones: Estos botones le permiten navegar a estudios anteriores o posteriores sin cerrar la ventana de resultados o seleccionar manualmente un estudio de la lista.

Prueba cinética:

Durante la prueba cinética, se presenta un estímulo al paciente cerca del borde exterior del campo visual durante 1 segundo. Si el paciente no ve el estímulo en 1 segundo, el estímulo comienza a moverse hacia el centro del campo. Cuando el paciente ve el estímulo, debe presionar un botón. El perímetro repite este movimiento del estímulo a lo largo de meridianos consecutivos y seleccionados al azar. Para la comodidad del operador, el estímulo también se muestra en la pantalla de prueba como un círculo del tamaño y color apropiados.

La representación gráfica del resultado de la prueba es un isóptero, que es una línea que conecta puntos ubicados en meridianos consecutivos donde el paciente notó el estímulo. Dentro de un isóptero dado, se pueden probar múltiples meridianos, espaciados a una densidad angular establecida por el evaluador. Se pueden probar hasta 8 isópteros dentro de una prueba cinética.

Si se selecciona una de las pruebas cinéticas, se mostrará la pantalla de prueba que incluye:

1 - Campo de prueba.

2 - Botones de control para el soporte de la barbilla y la frente: Estos botones se utilizan para ajustar correctamente la posición del paciente. El ojo del paciente debe estar posicionado en el centro de la ventana de vista previa de la cámara, aunque no es necesario que esté perfectamente centrado.

3 - Panel con datos del paciente y parámetros de la prueba: El panel contiene información sobre el paciente de prueba y los parámetros de la prueba (nombre, errores falsos positivos y falsos negativos, pérdida de la fijación).

4 - Panel con vista de la cámara de video del ojo del paciente: El panel muestra una imagen de la cámara de video del ojo del paciente. Para el funcionamiento adecuado del seguimiento ocular digital y la ejecución de la prueba, es importante que la pupila del paciente esté en el centro de la imagen (no es necesario que esté en el centro ideal). Sin embargo, es mucho más importante que el paciente se enfoque en observar el punto de fijación. El software calcula la posición del ojo en función del análisis digital de una imagen que contiene reflejos de diodos infrarrojos en el ojo (dos puntos blancos dentro de la pupila).

5 - Barra de fijación: La barra representa el nivel de fijación a lo largo del tiempo. Se coloca un indicador de fijación instantánea en el lado izquierdo de la barra. Esta barra puede tomar tres colores posibles: NEGRO cuando no se puede determinar el nivel de fijación (ojo cerrado, etc.) / ROJO cuando la pérdida de la fijación es demasiado grande / VERDE en el nivel de fijación correcto.

6 - Campo de comentarios: Permite agregar un comentario durante la ejecución. El comentario será visible en los resultados del estudio.

7 - Campo de parámetros de prueba cinética:

Número de isópteros: se pueden seleccionar hasta 8 isópteros. Se puede establecer un conjunto diferente de parámetros para cada isóptero. Los isópteros se marcan con letras (de la A a la H). Al presionar una tecla de un isóptero determinado, se pueden acceder a un conjunto de parámetros que lo caracterizan.

Ángulo de meridiano: determina el número de meridianos para un isóptero dado.

Tamaño: tamaño estándar del estímulo luminoso de Goldmann (I a V).

Brillo: se puede seleccionar el brillo del estímulo dentro del rango proporcionado para las especificaciones de la prueba cinética.

Modificador: un parámetro que ajusta el brillo de un estímulo según una escala.

Color: Se dispone de cuatro colores de estímulo: blanco, verde, rojo y azul.

Velocidad: el estímulo se mueve a lo largo del isóptero a una velocidad angular especificada.

Ángulo de inicio: el ángulo que marca el origen del meridiano o el punto de inicio del movimiento del estímulo.

Ángulo final: el ángulo que marca el final del meridiano, es decir, el punto en el que termina el movimiento del estímulo.

8 - Botón de inicio de demostración: Botón para el modo de demostración.

9 - Botón de inicio de prueba: Inicia la prueba.

10 - Botón de pausa/continuar: Presione este botón para detener temporalmente la prueba.

11 - Botón de cierre: Permite finalizar la prueba en cualquier momento y volver a la ventana principal del programa.

- Resultados de la prueba cinética:

La pantalla de resultados de la prueba cinética proporciona la siguiente información y funciones que se describen a continuación:

1 - Isopteros: Un campo con listas desplegables que muestran todos los parámetros de un isóptero específico y las respuestas del paciente a los estímulos que se movieron a lo largo de los meridianos designados.

2 - Botones A a H: Los botones corresponden a los isópteros que se prueban secuencialmente (A, el primer isóptero; B, el segundo; H, el octavo). Al presionar un botón específico, se dibuja o difumina el isóptero correspondiente en la pantalla. Esta opción es especialmente importante cuando se han probado varios isópteros en una sola prueba cinética. Dibujar todos los isópteros simultáneamente podría dificultar la lectura del resultado gráfico de la prueba. Cada isóptero se dibuja utilizando un color diferente, asignado permanentemente.

3 - Botón de impresión: Para una prueba cinética, solo está disponible una impresión de un solo campo. La impresión incluirá la misma representación gráfica de los resultados de la prueba que se muestra actualmente en la pantalla. Esto permite obtener impresiones separadas para cada isóptero en una sola prueba, si se desea.

4 - Botón de exportación: Le permite exportar datos en uno de los formatos seleccionados: PDF, JPG/PNG, DICOM.

5 - Botones Siguiente/Anterior de las ejecuciones: Estos botones le permiten navegar a la ejecución cronológica anterior o siguiente sin necesidad de cerrar la ventana de resultados y seleccionar manualmente una ejecución de la lista.
